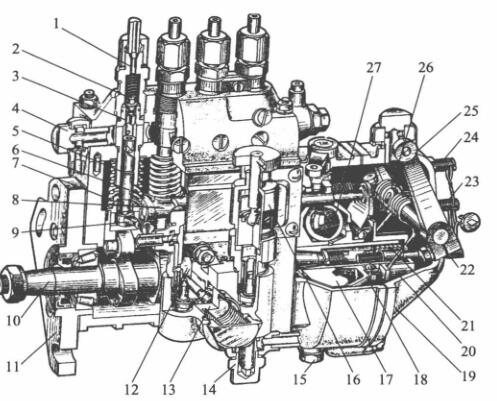

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

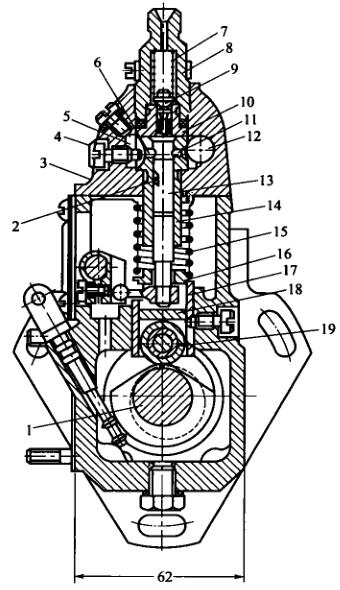

   I号喷油泵的分泵构造图

1-直流电油管线接头线接头; 2-油多阀; 3-油多高压闸阀; 4,14-进油螺栓; 5-套简; 6-齿轮泵; 7-齿轮泵压缩扭簧片; 8-油门支撑杆;  9-转换臂; 10-气缸轴; 11-确定接盘; 12-石油管道管线泵弯矩轮; 13-石油管道管线泵; 15-放油螺塞; 16-手液压油泵;  17-动力盘; 18-从动盘; 19-外壳; 20-滑套; 21-调节压缩扭簧片; 22-油修正螺栓; 23-怠速行程开关螺栓; 24-高行程开关螺栓; 25-变频控速手柄; 26-变频控速压缩扭簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总承的主耍性能是担保泵油逐渐班次的精准性，来说多缸重油机来说，必须担保各缸泵油班次的同样性。起担保用处的地方是滚轴下端到调节水泥垫块上品面的长度H。当喷液压油泵轴承轴伞齿与曲轴伞齿比座位需要时，H越大，注塞泵关上进油孔的班次越晚，泵油逐渐班次也越晚。于己，H越小，泵油逐渐班次越网络延时。如此要结合结构设计和试验台推算出合理的滚轴体工作的长度H，以担保泵油逐渐班次的精准性。

1-气缸轴; 2-轴向注塞泵泵斜槽; 3-泵盖; 4-定位功能广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-有油阀压簧; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-轴向注塞泵泵; 14-轴向注塞泵泵套简;  15一轴向注塞泵泵压簧; 16-压簧座; 17-挺柱体:; 18-垫铁; 19-压轮

  对多缸机，各分泵的H值应之比。调节垫件在喷液压油泵生产时均已调好，没法隨便交换。垫件是用耐磨性能建筑材料制出相结行热工作以升高强度，对此操作中不会受到损耗。如长周期操作后受到损耗较多，可换面操作。

  喷油阀泵体分上上下下二个分，喷油阀上体使适用于连接轴向液压泵泵偶件及很油阀偶件，私处使适用于连接轴承轴、滚轴体和石输液压管道阀等。泵体前侧北部打有检视窗孔，以便全面检测和修整提供的油位。中下部有检视汽车机油面的检视孔。喷油阀上体中含一种油道，与各轴向液压泵泵套筒山外的方形油槽相似。方形油槽则与轴向液压泵泵套筒上的进、回油孔相似。由石输液压管道阀供来的舒张压油按照进输液压管线连接管进来油道中。油道中的柴油机发动机发动机发动机负担由装在回输液压管线连接管内的回油阀控住，一符合要求保持稳定在5～10kPa使用范围内。汽压过低，在轴向液压泵泵下滑时，柴油机发动机发动机发动机没有不断按照进油孔进来轴向液压泵泵上端油腔。当油位过重而使汽压变高时，过多的柴油机发动机发动机发动机会顶开回油阀涌入柴油机发动机发动机发动机细滤器中。
